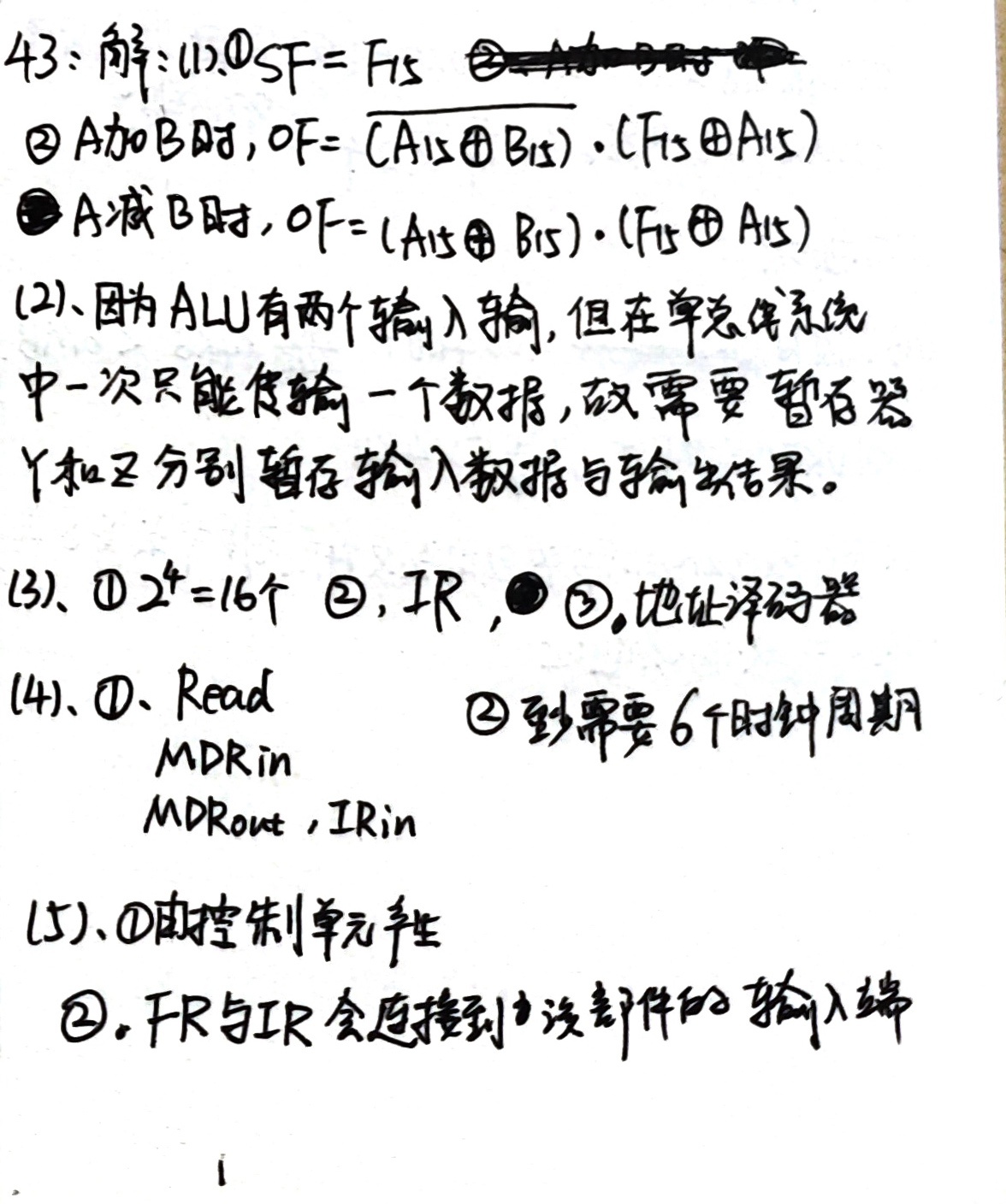

评分及理由

（1）得分及理由（满分3分）

① SF = F15 正确，得1分。

② A加B时的OF表达式与标准答案逻辑等价（通过布尔代数可转换），得1分；A减B时的OF表达式与标准答案逻辑等价（通过布尔代数可转换），得1分。

总计：3分

（2）得分及理由（满分3分）

解释正确，说明了Y和Z的作用与单总线结构的限制，得3分。

总计：3分

（3）得分及理由（满分3分）

① 16个通用寄存器正确，得1分。

② rs和rd来自IR正确，得1分。

③ rd连接地址译码器正确，得1分。

总计：3分

（4）得分及理由（满分3分）

① 控制信号序列正确（Read、MDRin、MDRout、IRin），得1分。

② 时钟周期计算错误（应为7个周期，学生答6个），扣1分。

总计：2分

（5）得分及理由（满分3分）

① 控制信号由CU产生正确，得1分。

② FR和IR连接到CU输入端正确，得2分。

总计：3分

题目总分：3+3+3+2+3=14分
