评分及理由

（1）得分及理由（满分3分）

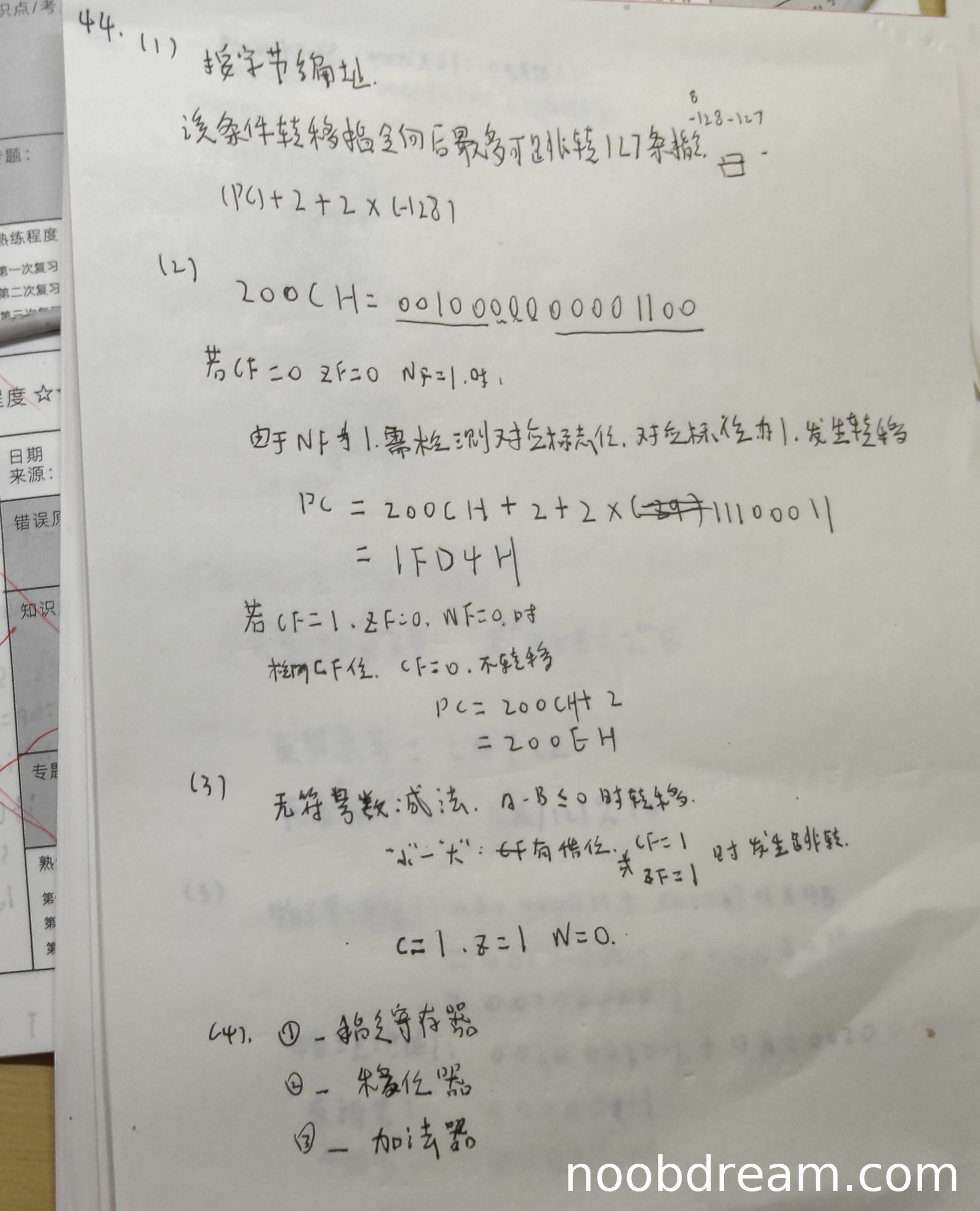

学生答案正确指出按字节编址（1分），并正确给出向后最多跳转127条指令（2分）。理由：学生明确说明编址方式，且正确解释偏移量范围（-128~127），符合标准答案要求。

（2）得分及理由（满分5分）

学生答案第一部分正确（CF=0, ZF=0, NF=1时发生转移）并计算出PC=1FD4H（2分），第二部分正确（CF=1, ZF=0, NF=0时不转移）并计算出PC=200EH（2分）。但计算过程中存在误写（如偏移量计算中写错数值，但最终结果正确），根据规则不扣分。理由：核心逻辑正确，计算结果与标准答案一致。

（3）得分及理由（满分3分）

学生答案正确给出C=1、Z=1、N=0（3分）。理由：无符号数比较小于等于时，需检测CF（借位）或ZF（为零），与标准答案完全一致。

（4）得分及理由（满分3分）

学生答案中①和③正确（指令寄存器和加法器，各1分），但②错误（程序计数器应为移位寄存器，扣1分）。理由：部件②功能是左移一位（乘2），程序计数器（PC）是图中已有部件而非②。

题目总分：3+4+3+2=12分
