评分及理由

（1）得分及理由（满分3分）

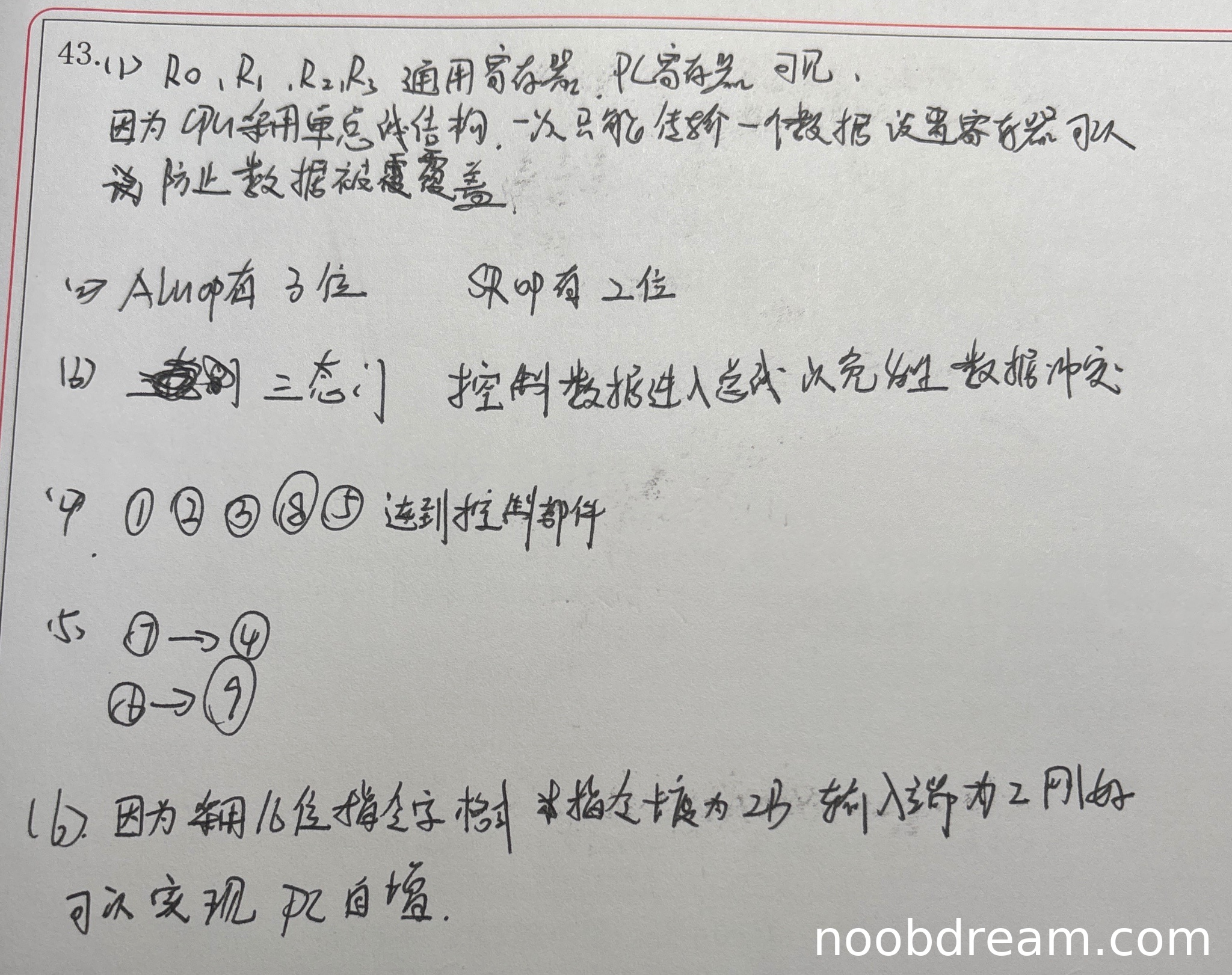

学生答案中正确指出了R0~R3和PC是程序员可见寄存器（2分），并说明了设置暂存器T的原因是为了防止数据覆盖（1分），与标准答案一致。因此得3分。

（2）得分及理由（满分2分）

学生答案中正确指出ALUop需要3位（1分），但将SRop误写为“累加器中有2位”，实际应为移位寄存器SR的控制信号位数（至少2位）。由于识别可能存在误写（“累加器”可能是“移位寄存器”的误识别），且核心逻辑正确（位数正确），因此不扣分。得2分。

（3）得分及理由（满分2分）

学生答案正确指出SRout控制的是三态门（1分），并说明其作用是控制数据进入总线以避免冲突（1分），与标准答案一致。得2分。

（4）得分及理由（满分2分）

学生答案中列出了端点①②③⑧⑤，与标准答案（①②③⑤⑧）一致（顺序不影响）。得2分。

（5）得分及理由（满分2分）

学生答案中给出了两条连线：⑦→④（正确）和⑧→⑨（错误，应为⑥→⑨）。由于⑧→⑨是错误连线，但⑦→④正确（1分），因此得1分。

（6）得分及理由（满分2分）

学生答案正确解释了MUX输入端为2的原因是指令长度为2B，用于PC+2操作（2分），与标准答案一致。得2分。

题目总分：3+2+2+2+1+2=12分
