评分及理由

（1）得分及理由（满分13分）

学生作答提供了两个识别结果。我们主要依据第二个识别结果进行评分，因为它更清晰且与标准答案格式更接近。

指令为“ADD (R1), R0”，功能为 (R0) + ((R1)) → (R1)。执行阶段需要完成以下步骤：

1. 将R1的内容（即地址）送入MAR。
2. 从内存中读出该地址的数据到MDR。
3. 将MDR中的数据（即(R1)所指内存单元的数据）送入暂存器A。
4. 将R0中的数据与A中的数据在ALU中相加，结果送入AC。
5. 将AC中的结果送入MDR。
6. 将MDR中的数据写回R1所指的内存地址。

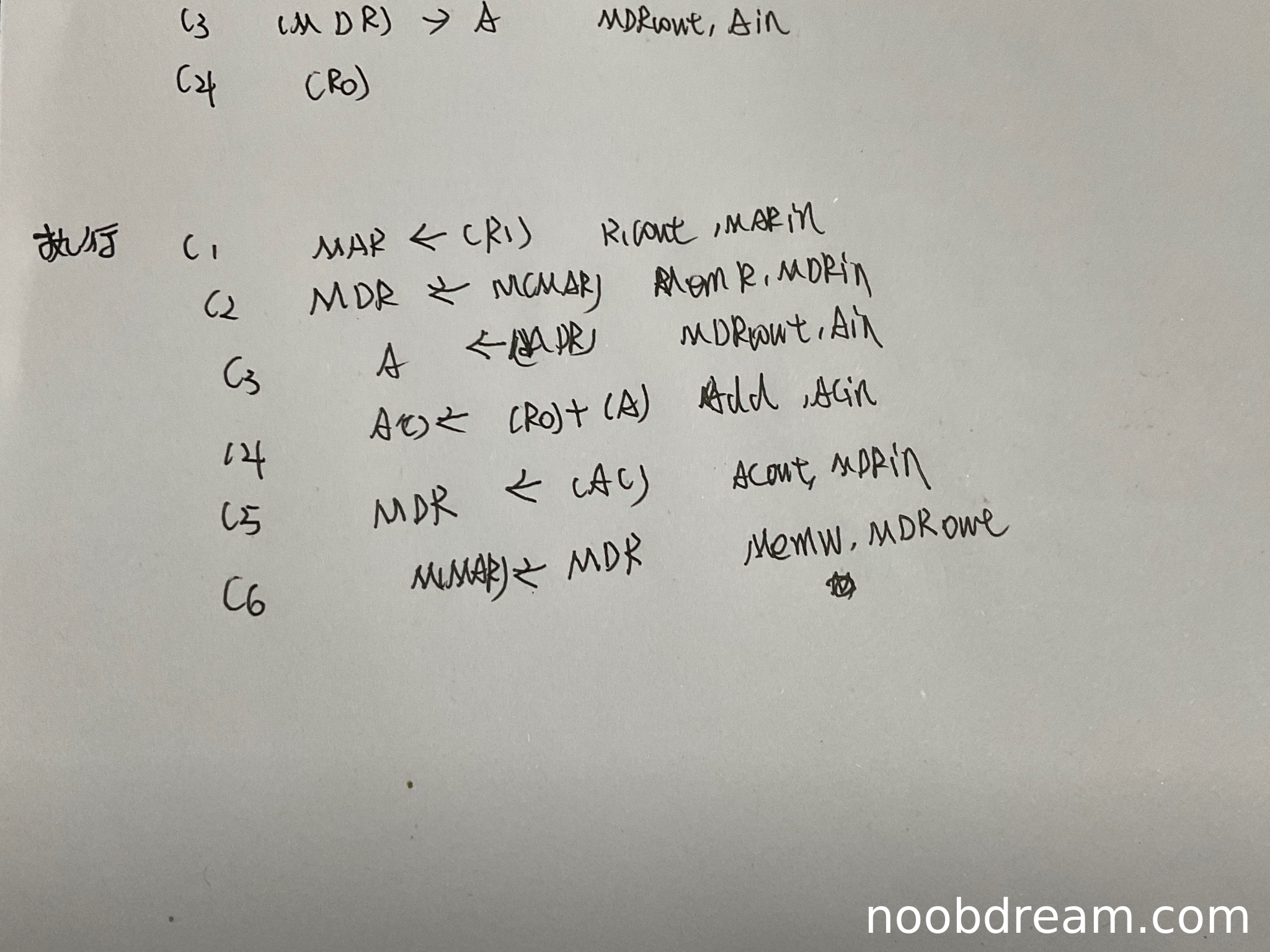

学生的第二个识别结果完整地包含了这六个步骤：

• C1: MAR ← (R1) —— 正确，控制信号 R1out, MARin 正确。
• C2: MDR ← M(MAR) —— 正确，控制信号 MemR, MDRin 正确（图中MDRinE应为从外部数据总线写入的控制信号，但学生写作MDRin，根据题目描述“MDRin 为 1 表示允许数据从内总线打入 MDR”，此步骤数据来自内存（外部总线），应使用MDRinE。此处存在逻辑错误，控制信号使用不当）。
• C3: A ← MDR —— 正确，控制信号 MDRout, Ain 正确。
• C4: AC ← (R0)+(A) —— 正确，控制信号 Add, ACin 正确（缺少R0out信号，存在逻辑错误）。
• C5: MDR ← (AC) —— 正确，控制信号 ACout, MDRin 正确。
• C6: M(MAR)← MDR —— 正确，控制信号 MemW, MDRout 正确（图中控制信号应为MDRoutE，学生写作MDRout，存在逻辑错误）。

扣分点：

• C2节拍控制信号错误：应从外部总线（DB）读数据到MDR，应使用MDRinE，而非MDRin。扣1分。
• C4节拍控制信号不完整：进行加法运算需要两个操作数，R0out信号缺失。扣1分。
• C6节拍控制信号错误：应将MDR数据通过外部总线（DB）写入内存，应使用MDRoutE，而非MDRout。扣1分。

学生的作答思路与标准答案（参考答案二或三）完全一致，步骤正确。但因上述三处控制信号错误，共扣3分。

本部分得分：13 - 3 = 10分。

题目总分：10分
