(1) 符号为即数的最高位，所以SF=F15。
(2) 因为图中数据通路内部总线只有一条，可视为但总线结构，由于ALU为运算部件，没有数据存储功能，所以不设置暂存器Y和Z，数据可能无法保存而导致缺失。
(3)2^4 = 16，所以GPRs最多有16个寄存器。rs，rd来自IR寄存器中的指令。rd应该连接地址译码器，用于翻译寄存器对应的编号。
(4)取指令阶段的控制信号序列是(PC)->MAR，PCout=1，MARin=1，需要1个时间周期；1->R，M(MAR)->MDR，控制信号Read，需要5个时钟周期；(MDR)->IR，MDRout=1，IRin=1，需要1个时钟周期，总计1+1+5=7个时钟周期
(5)控制信号由CU产生，标志控制器FR和IR的输出信号会连接到CU的输入端。
评分及理由
（1）得分及理由（满分3分）

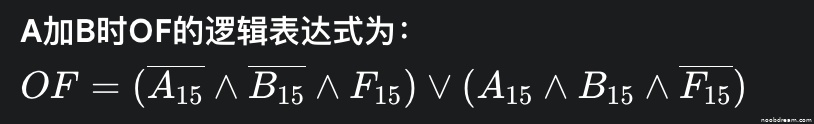

学生答案中，SF=F15正确，得1分；A加B时OF的逻辑表达式正确，得1分；但A减B时OF的逻辑表达式缺失，扣1分。因此本小题得2分。
（2）得分及理由（满分3分）
学生答案中，提到单总线结构导致数据通路限制，以及ALU无存储功能，这些思路正确，但表述中“不设置暂存器Y和Z，数据可能无法保存而导致缺失”存在逻辑错误，因为实际上图中设置了Y和Z，学生未准确说明Y和Z的作用（如缓存ALU输入和输出），扣2分。因此本小题得1分。
（3）得分及理由（满分3分）
学生答案中，GPRs最多有16个寄存器正确，得1分；rs和rd来自IR正确，得1分；rd连接地址译码器正确，得1分。因此本小题得3分。
p>（4）得分及理由（满分3分）
学生答案中，控制信号序列描述基本正确（PCout、MARin、Read、MDRout、IRin），得1分；时钟周期计算为7个正确，得2分。因此本小题得3分。
（5）得分及理由（满分3分）
学生答案中，控制信号由CU产生正确，得1分；IR和FR连接到CU输入端正确，得2分。因此本小题得3分。
题目总分：2+1+3+3+3=12分
