评分及理由

（1）得分及理由（满分3分）

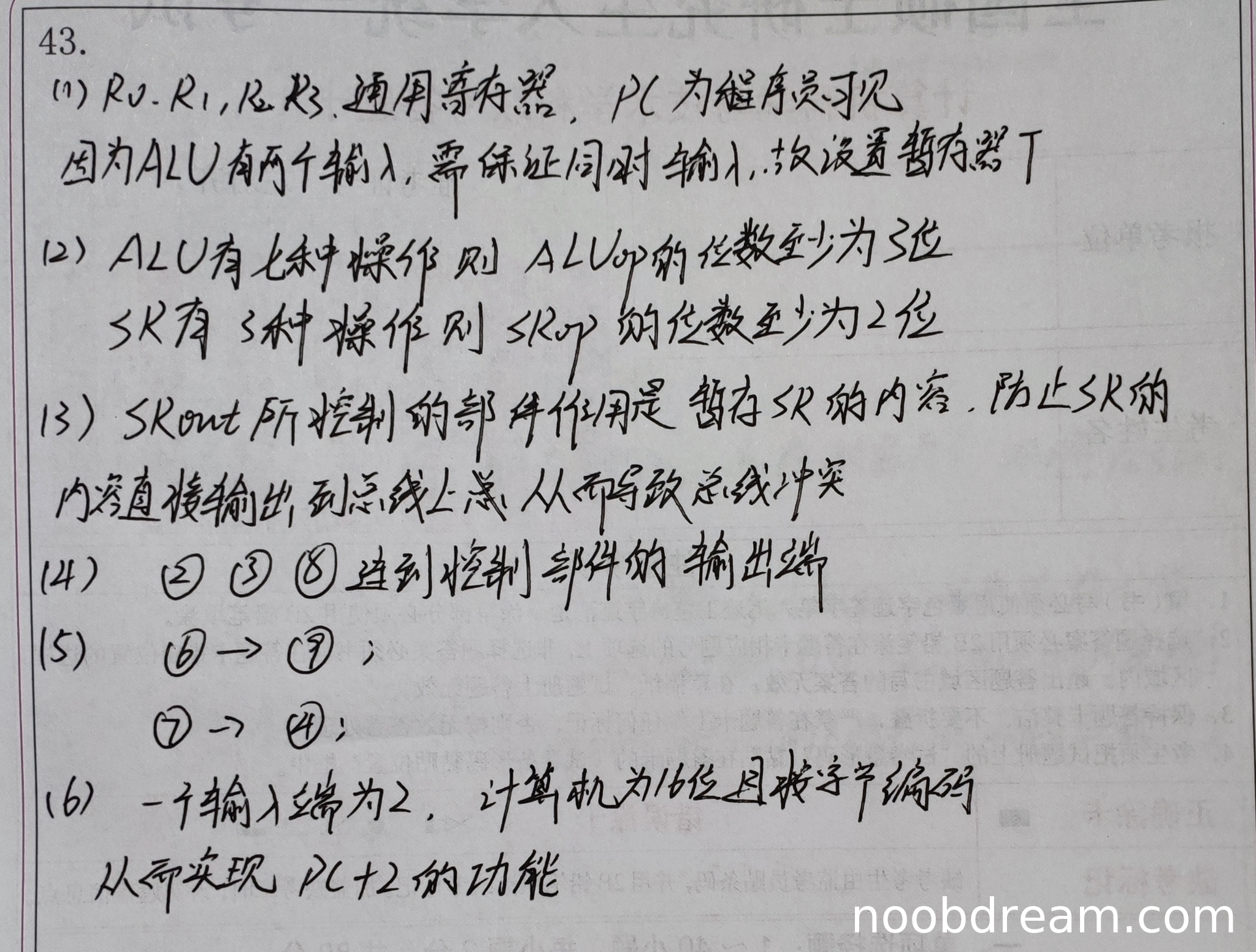

学生答出了程序员可见寄存器为R0~R3和PC，得2分；设置暂存器T的原因解释为“ALU有两个输入，需保证同时输入”，虽然表述不够精确，但基本理解了单总线结构中需要暂存器来避免数据冲突，得1分。因此本小题得3分。

（2）得分及理由（满分2分）

学生正确计算出ALUop至少3位、SRop至少2位，与标准答案完全一致。得2分。

（3）得分及理由（满分2分）

学生回答"SRout所控制的部件作用是暂存SR的内容"，这个描述不准确，标准答案是控制三态门。但学生提到"防止SR的内容直接输出到总线上，从而导致总线冲突"，这部分正确描述了功能。考虑到核心功能理解正确，得1分。

（4）得分及理由（满分2分）

学生回答"②③⑧连到控制部件的输出端"，缺少了①和⑤。标准答案需要①、②、③、⑤、⑧五个端点。学生答案不完整，得1分。

（5）得分及理由（满分2分）

第一次识别回答"⑥→⑨;⑦→④"完全正确；第二次识别回答"⑥→⑦;⑦→④"中"⑥→⑦"错误。按识别结果取正确部分，且第一次识别完全正确，得2分。

（6）得分及理由（满分2分）

学生正确解释了MUX一个输入端为2的原因是为了实现PC+2功能，并说明了16位指令、按字节编址的背景，与标准答案一致。得2分。

题目总分：3+2+1+1+2+2=11分
