评分及理由

（1）得分及理由（满分3分）

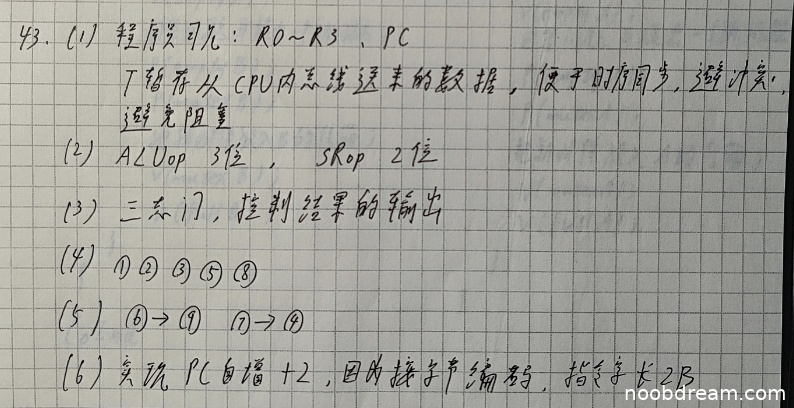

学生答出了程序员可见寄存器为R0～R3和PC，得2分；对于暂存器T的作用，学生回答“暂存从CPU内部总线送来的数据，便于时序同步，避免冲突，避免阻塞”，虽然表述与标准答案不完全一致，但核心思想正确（避免数据冲突、保证数据通路正常工作），因此不扣分。本小题得满分3分。

（2）得分及理由（满分2分）

学生正确回答ALUop为3位（7种操作，2^3=8≥7）、SRop为2位（3种操作，2^2=4≥3），与标准答案一致。本小题得满分2分。

（3）得分及理由（满分2分）

学生回答“三态门，控制结果的输出”，与标准答案“三态门，用于控制移位器与总线间数据通路连接与断开”核心一致，正确描述了SRout控制三态门以控制数据输出。本小题得满分2分。

（4）得分及理由（满分2分）

学生回答“①②③⑤⑧”，与标准答案完全一致，这些端点均需连接到控制部件输出端以提供控制信号。本小题得满分2分。

（5）得分及理由（满分2分）

学生回答“⑥→⑨ ⑦→⑩”，其中“⑥→⑨”正确（IR→MAR），但“⑦→⑩”中的端点⑩在图中不存在，应为“⑦→④”（MUX→ALU的B端口）。由于学生部分正确（1条连线正确），且可能存在识别错误（将④误识别为⑩），根据规则不扣误写分，但逻辑错误扣1分。本小题得1分。

（6）得分及理由（满分2分）

学生回答“实现PC自增+2，因为按字节编址，指令字长2B”，与标准答案一致，正确解释了MUX输入端为2的原因。本小题得满分2分。

题目总分：3+2+2+2+1+2=12分
