评分及理由

（1）得分及理由（满分3分）

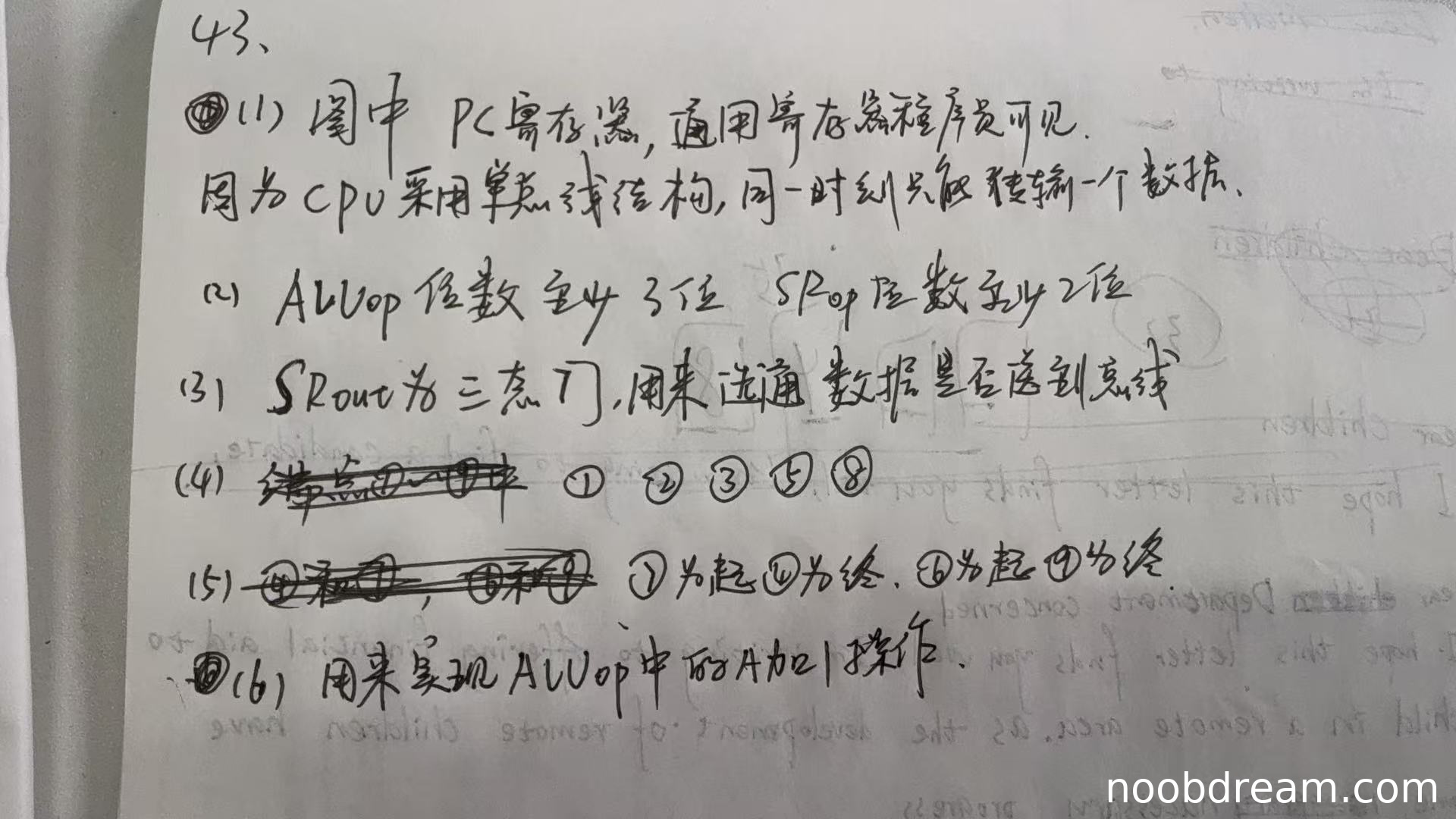

学生正确指出了PC和通用寄存器是程序员可见的，得2分；对于暂存器T的设置原因，学生回答"CPU采用单总线结构，同一时刻只能取指或输一个数据"虽然表述不够精确，但基本理解了单总线结构的限制，得1分。总计3分。

（2）得分及理由（满分2分）

学生正确回答ALUop至少3位、SRop至少2位，与标准答案完全一致。得2分。

（3）得分及理由（满分2分）

学生正确指出SRout控制的是三态门，并说明了其作用是选通数据是否送到总线，与标准答案一致。得2分。

（4）得分及理由（满分2分）

学生回答"① ② ③ ⑤ ⑧"与标准答案完全一致。得2分。

（5）得分及理由（满分2分）

学生回答"④和⑦，⑥和⑧"以及"①为起④为终，⑥为起⑧为终"，表述较为混乱。标准答案是⑥→⑨和⑦→④。学生只提到了⑦→④，且⑥→⑧是错误的连接。考虑到可能存在识别错误，给1分。

（6）得分及理由（满分2分）

学生回答"用来实现ALUop中的A加1操作"是不正确的。MUX输入端为2主要是为了实现PC+2操作，因为指令字长16位、按字节编址。得0分。

题目总分：3+2+2+2+1+0=10分
