评分及理由

（1）得分及理由（满分3分）

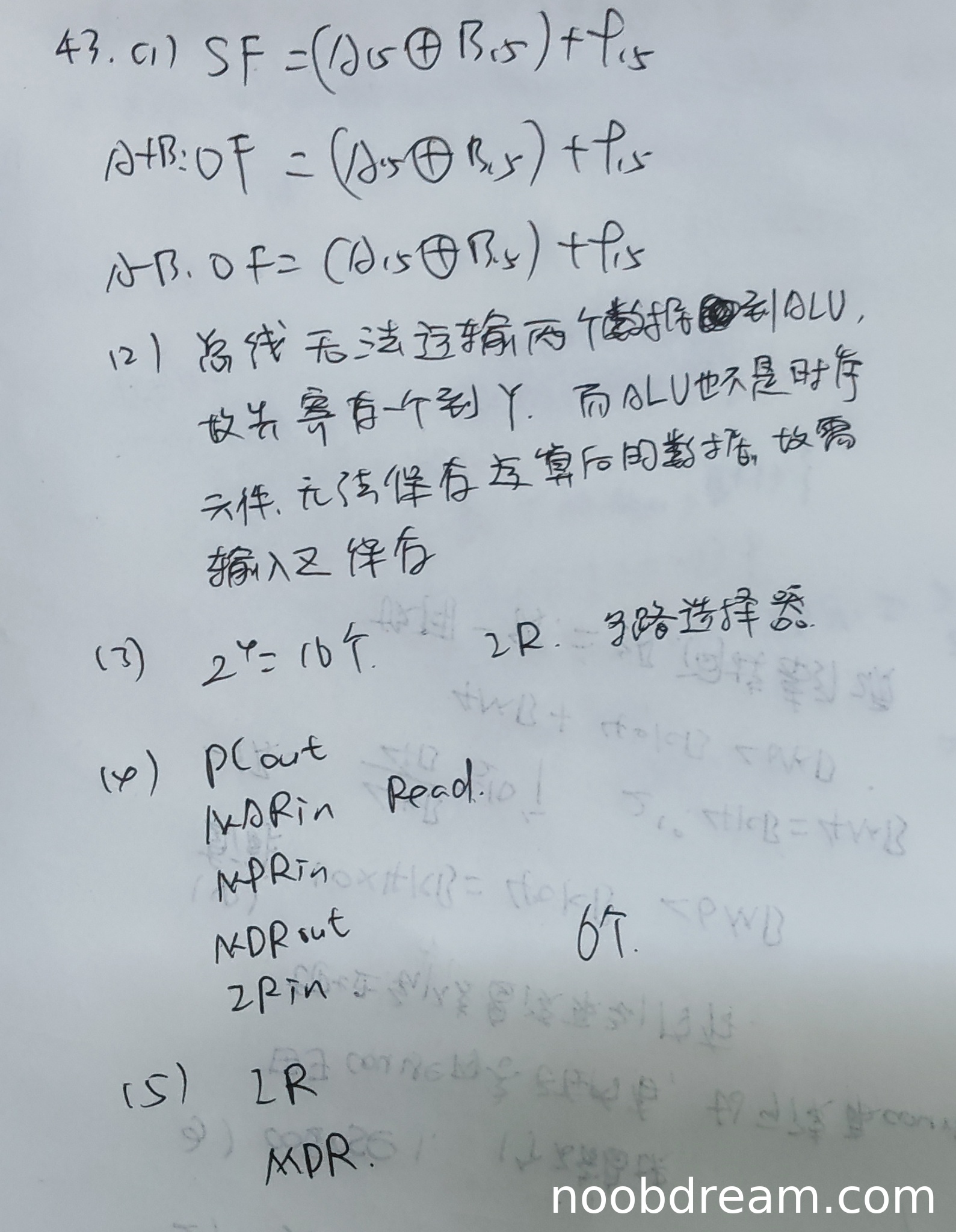

学生答案中，SF的逻辑表达式错误，标准答案为SF=F15，而学生给出的是SF=(A15⊕B15)+F15，逻辑错误，扣1分。A加B和A减B的OF表达式学生均错误，标准答案中OF的逻辑表达式应分别针对加法和减法不同，而学生给出的表达式相同且错误，各扣1分。因此本小题扣3分，得0分。

（2）得分及理由（满分3分）

学生答案正确解释了设置暂存器Y的原因（总线无法同时传输两个数据到ALU，故先寄存一个到Y），以及设置暂存器Z的原因（ALU不是时序元件，无法保存运算后的数据，故需输入及保存），与标准答案一致。因此本小题得3分。

（3）得分及理由（满分3分）

学生答案第一问正确（16个），得1分。第二问学生答案“2R”可能为识别错误，标准答案为“指令寄存器IR”，但根据禁止扣分规则，若判断为误写则不扣分，但学生答案未明确给出IR，逻辑不完整，扣1分。第三问学生答案“多路选择器”错误，标准答案为“地址译码器”，扣1分。因此本小题得1分。

（4）得分及理由（满分3分）

学生答案第一问列出了部分控制信号（PCout、MDRin、MemRead、MARin、MDRout、ZPin），但ZPin可能为误写（标准答案无此信号），且未完整给出标准答案中的序列（缺少IRin），逻辑不完整，扣1分。第二问学生答案“6个”错误，标准答案为7个时钟周期，扣1分。因此本小题得1分。

（5）得分及理由（满分3分）

学生答案第一问“LR”可能为识别错误（标准答案为控制单元CU），逻辑错误，扣1分。第二问“MDR”错误，标准答案为指令寄存器IR和标志寄存器FR，扣1分。因此本小题得1分。

题目总分：0+3+1+1+1=6分
