评分及理由

（1）得分及理由（满分3分）

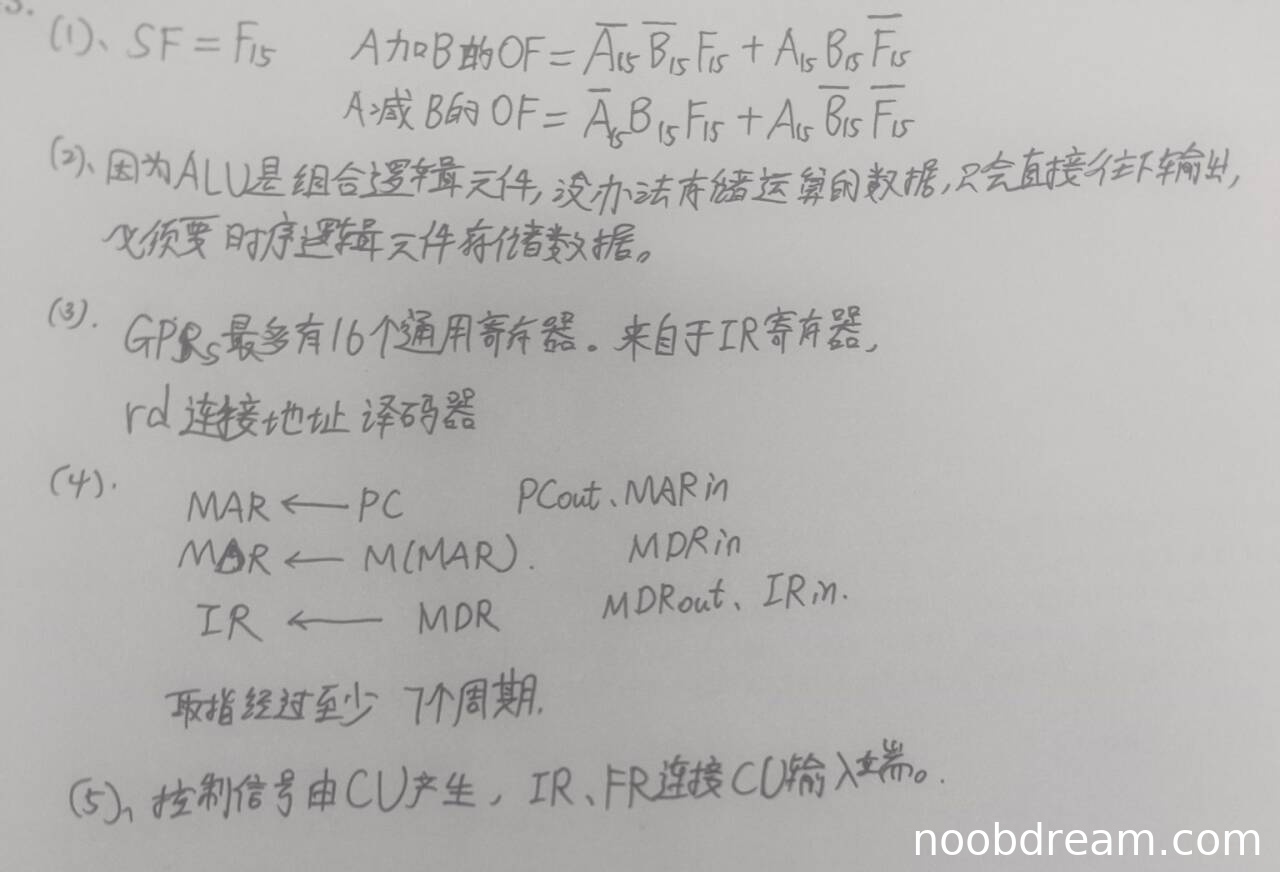

学生答案中，SF的逻辑表达式为F15，与标准答案一致；A加B和A减B的溢出标志OF逻辑表达式也与标准答案完全一致。因此，本小题得3分。

（2）得分及理由（满分3分）

学生答案提到ALU是组合逻辑元件，无法存储数据，需要时序逻辑元件存储数据，这基本正确，但解释不够完整。标准答案强调单总线结构下每个时刻总线上只有一个数据有效，因此需要暂存器Y缓存一个输入、暂存器Z缓存输出。学生答案未明确说明总线限制和具体用途，但核心思路正确，因此扣1分。得2分。

（3）得分及理由（满分3分）

学生答案中，GPRs最多有16个通用寄存器，正确；rs和rd来自IR寄存器，正确；rd连接地址译码器，正确。因此，本小题得3分。

（4）得分及理由（满分3分）

学生答案中，取指令阶段的控制信号序列描述为：MAR←PC（PCout、MARin）、MAR←M(MAR)（MDRin）、IR←MDR（MDRout、IRin）。其中第二步“MAR←M(MAR)”有误，应为“MDR←M(MAR)”或类似表述，但控制信号MDRin正确；此外，缺少主存读信号Read。周期计算为7个，正确。因步骤描述有误，扣1分。得2分。

（5）得分及理由（满分3分）

学生答案中，控制信号由CU产生，正确；IR和FR连接CU输入端，正确。因此，本小题得3分。

题目总分：3+2+3+2+3=13分
