评分及理由

（1）得分及理由（满分3分）

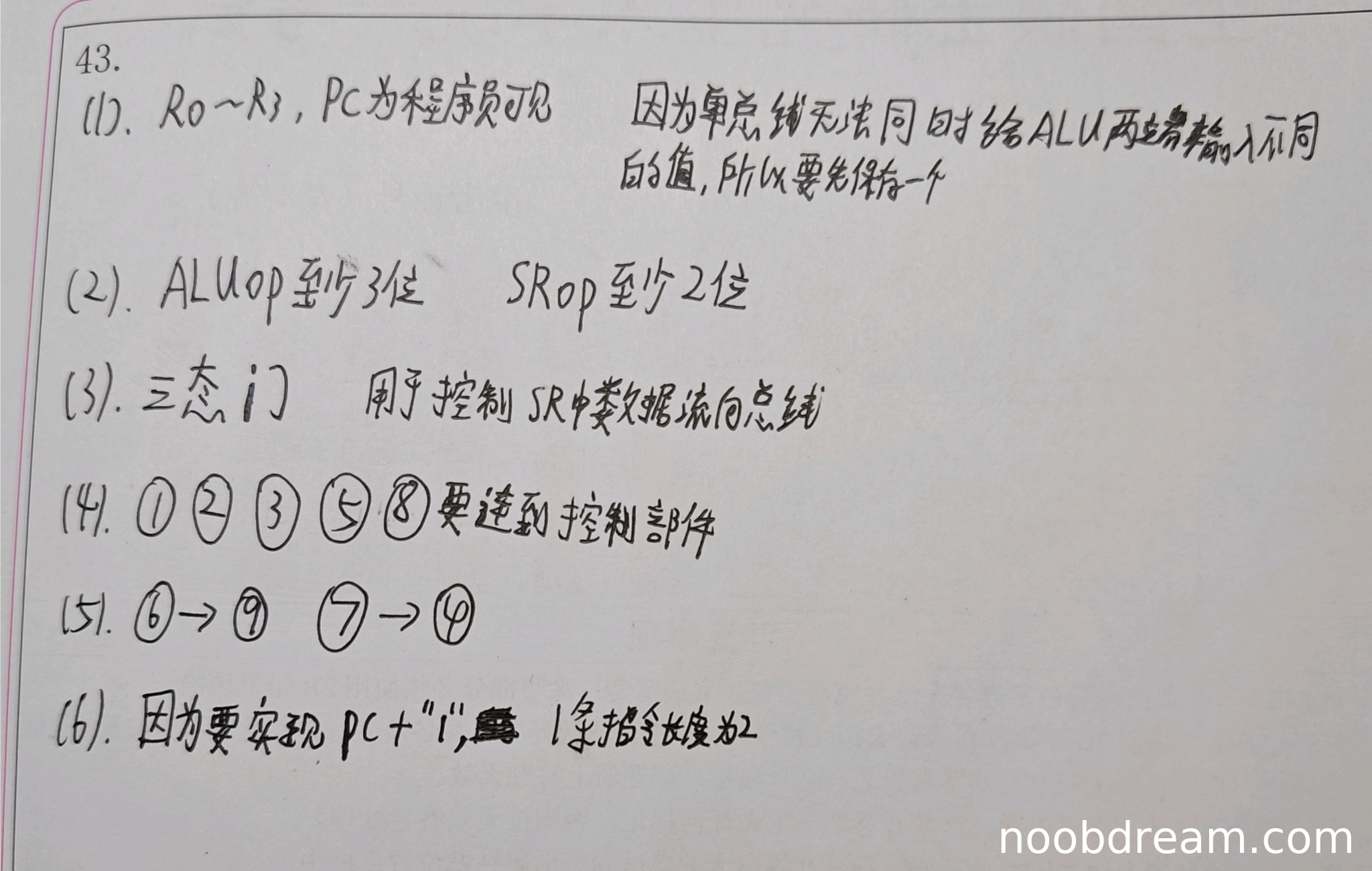

学生答案正确指出程序员可见寄存器为R0~R3和PC，得2分；正确说明暂存器T的作用是解决单总线无法同时为ALU两个端口提供不同数据的问题，得1分。满分3分。

（2）得分及理由（满分2分）

学生答案正确指出ALUop至少3位（7种操作需3位编码）、SRop至少2位（3种操作需2位编码），与标准答案完全一致。满分2分。

（3）得分及理由（满分2分）

学生答案正确指出SRout控制的是三态门，并说明其作用是控制SR中数据流向总线，与标准答案完全一致。满分2分。

（4）得分及理由（满分2分）

学生答案正确指出端点①②③⑤⑧需要连接到控制部件输出端，与标准答案完全一致。满分2分。

（5）得分及理由（满分2分）

第一次识别结果正确给出连线⑥→⑨和⑦→④，与标准答案完全一致；第二次识别结果中⑦→⑩存在明显笔误（应为⑦→④），但根据第一次识别结果判断为正确。满分2分。

（6）得分及理由（满分2分）

学生答案正确指出MUX输入端为2的原因是实现PC+2操作（因指令长度为16位，按字节编址占2单元），与标准答案完全一致。满分2分。

题目总分：3+2+2+2+2+2=13分
