评分及理由

（1）得分及理由（满分3分）

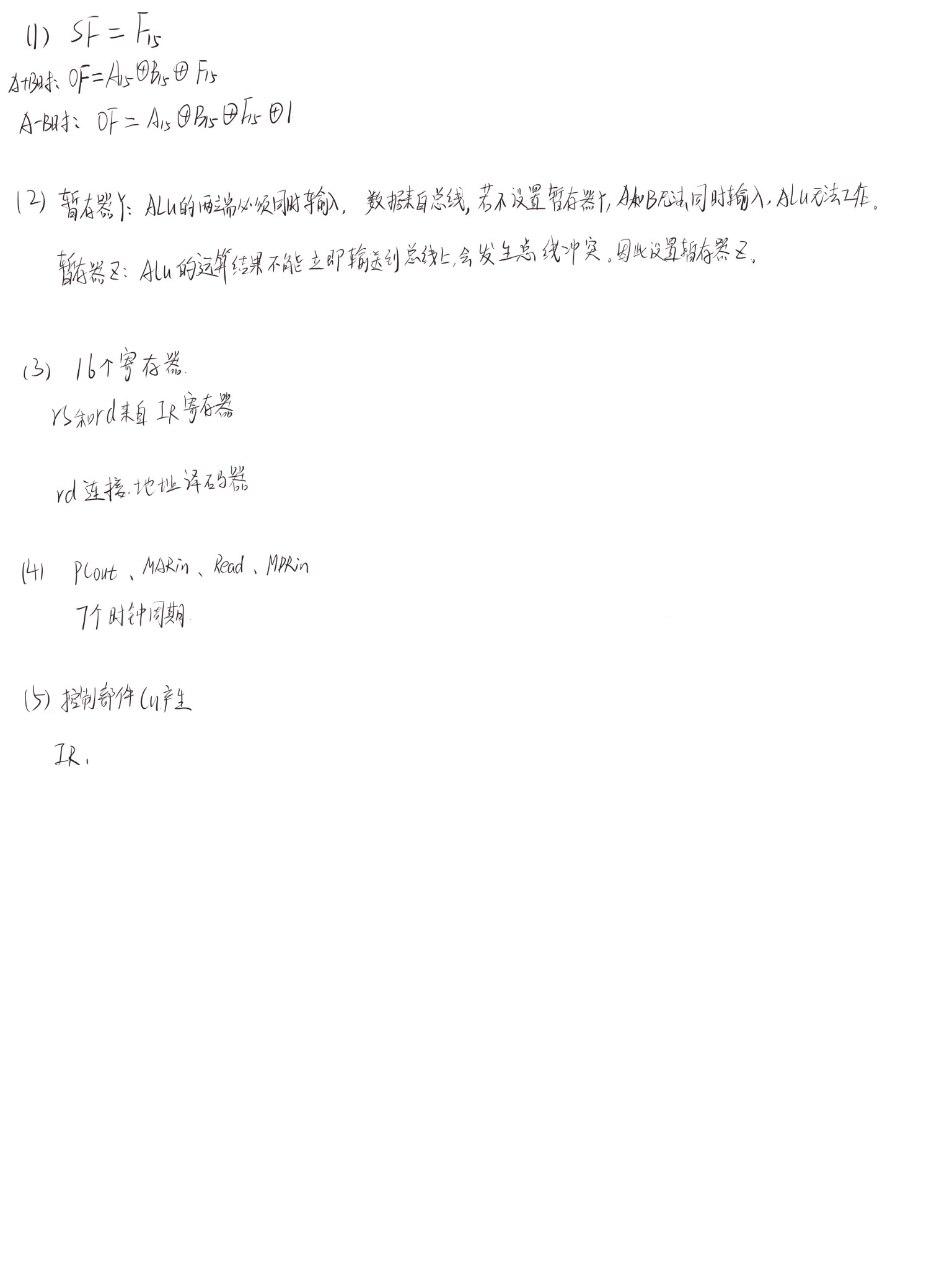

第一问：符号标志SF的逻辑表达式为SF=F15，学生答案正确，得1分。

第二问：A加B时OF的逻辑表达式，标准答案为OF = (¬A15∧¬B15∧F15)∨(A15∧B15∧¬F15)，学生答案使用异或表达式OF = A15⊕B15⊕F15，该表达式在补码加法溢出判断中也是正确的（与标准答案等价），因此不扣分，得1分。

第三问：A减B时OF的逻辑表达式，标准答案为OF = (¬A15∧B15∧F15)∨(A15∧¬B15∧¬F15)，学生答案OF = A15⊕B15⊕F15⊕1，该表达式等价于A15⊕B15⊕¬F15，与标准答案等价，因此正确，得1分。

本小题总分：1+1+1=3分。

（2）得分及理由（满分3分）

学生答案正确解释了暂存器Y和Z的作用：Y用于缓存一个ALU输入数据以实现同时输入，Z用于缓存ALU输出以避免总线冲突。答案与标准答案一致，得3分。

（3）得分及理由（满分3分）

第一问：GPRs最多有16个通用寄存器，学生答案正确，得1分。

第二问：rs和rd来自IR寄存器，学生答案正确，得1分。

第三问：rd应连接地址译码器，学生答案正确，得1分。

本小题总分：1+1+1=3分。

（4）得分及理由（满分3分）

第一问：取指令阶段控制信号序列，标准答案为PCout、MARin、Read（第一步）和MDRout、IRin（第二步）。学生第一次识别答案为PCout、MARin、Read、MARin（重复MARin可能为识别错误），第二次识别答案为PCout、MARin、Read、MDRin（MDRin在取指阶段通常不是必要控制信号，但可能因识别错误导致）。由于学生答案中包含了关键信号PCout、MARin、Read，且MDRin可能为误写（根据禁止扣分规则），因此不扣分，得1.5分。

第二问：取指令阶段至少需要7个时钟周期，学生答案正确，得1.5分。

本小题总分：1.5+1.5=3分。

（5）得分及理由（满分3分）

第一问：控制信号由控制部件CU产生，学生答案正确（第二次识别中明确写出CU），得1.5分。

第二问：输入到控制部件的寄存器包括IR和FR，学生答案只提到IR，未提及FR，因此扣1分，得0.5分。

本小题总分：1.5+0.5=2分。

题目总分：3+3+3+3+2=14分
